| Código | E4702000220 |
| Modelo | 20 KVA |
| Tensão | 220V para 380V /380 para 220V |
| Equipamento | Trifásico |
| Perdas em Vazio (W) | 39 |
| Perdas em Carga (W) | 565 |
| Perdas Totais (W) | 604 |
| Impedância (%) | 2,79 |
| Corrente de excitação (%) | 0,43 |
| Ruído Acústico (dBA) | 41,5 |
| Corrente de Carga 220V / 380V (A) | 52,49 / 30,39 |
| Norma | ABNT NBR5356 |
| Garantia | 1 ano |
| Dimensões | 350mm(L) x 550mm(C) x 470 mm(A) |
Informações Gerais

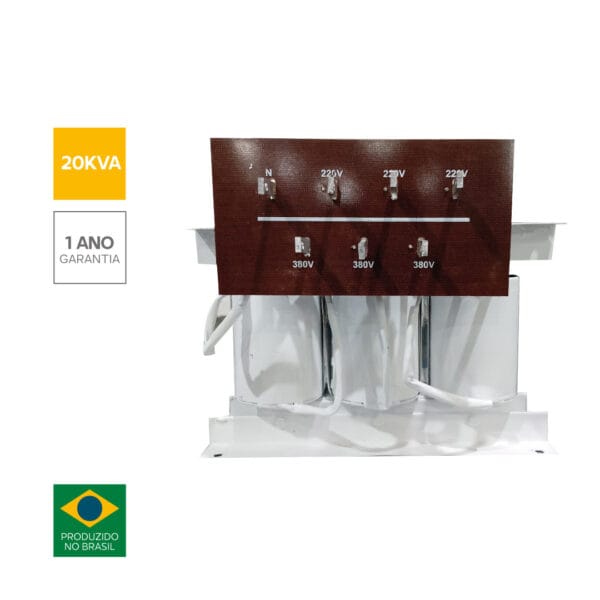

Versão com estrutura aberta para painéis ou instalações integradas, com grau de proteção IP00, com acesso facilitado aos componentes elétricos para manutenção e integração com sistemas elétricos industriais. É indicado para painéis elétricos, quadros de comando e aplicações integradas em plantas industriais, Locais onde o transformador será protegido por estruturas externas.
- Fator: K1
- Tipo de Isolação: A Seco
- Classe de Tensão: 0,6 kV
- Tensão Primária: 220V (F-F)
- Tensão Secundária: 380V (F-F) / 220V (F-N) – com neutro acessível
- Grupo de Ligação Auto Trafo Ya0
- Elevação de Temperatura – Classe F (105°C)
- Material Isolante – Classe F (155°C)
- Impedância a 115°c – 3,81%
- Frequência: 60Hz
- Fator de Potência: 0,99
- Altitude: 1000M
- Pintura Texturizada: Cinza Munsell N6,5
- Caixa de Proteção: IP23
- Dispositivo para aterramento

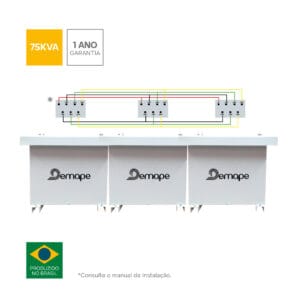

* Imagens meramente ilustrativas, as dimensões são correspondentes a cada transformador de 25 kVA para ligação em paralelo. A Demape reserva-se o direito de alterações sem aviso prévio.
