Solução Demape
Projetos luminotécnicos
Defina os equipamentos e a distribuição da luz para ruas, praças e instalações esportivas com critérios técnicos para orientar sua decisão.
Conversar sobre meu projetoO que é um projeto luminotécnico?
Somos especialistas em iluminação e desenvolvemos dezenas de projetos luminotécnicos todos os meses para diferentes clientes. Você pode contratar o projeto de forma independente ou associado ao fornecimento dos equipamentos Demape.
O projeto luminotécnico é o estudo que define como distribuir a luz em um espaço, considerando seu uso, as condições de instalação e os critérios de desempenho.
Na prática, ajuda a responder: quais equipamentos utilizar, em que quantidade, onde instalar e como avaliar a iluminação prevista. Assim, você pode comparar alternativas e fundamentar a decisão de compra antes da implantação.
Para a Demape, um projeto de iluminação deve permitir conferir por que a solução foi escolhida, qual desempenho pretende entregar e como esse resultado será verificado.
A análise considera o conjunto: equipamentos, ópticas, posições, alturas e condições de funcionamento. Uniformidade e ofuscamento são avaliados conforme a aplicação, com os critérios da ABNT NBR 5101 para vias e as referências pertinentes à iluminação esportiva.
O fator de manutenção considera hipóteses sobre depreciação e manutenção ao longo do uso. Essas premissas acompanham o cálculo para que a comparação entre soluções faça sentido.
Cada espaço pede um projeto
Do planejamento urbano ao campo de jogo, os critérios começam pela forma como o lugar será utilizado.

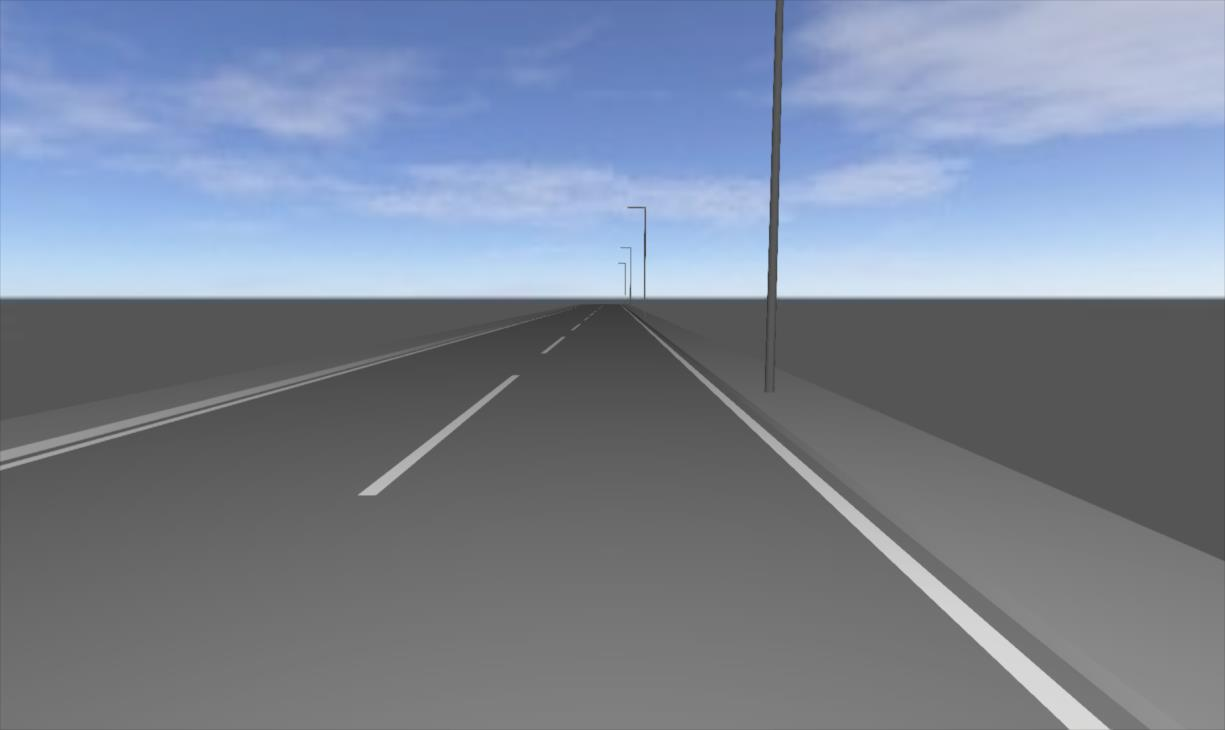

Cidades, ruas e avenidas
Para implantar ou modernizar a iluminação viária, avaliamos as características das vias, a circulação de veículos e pedestres, travessias, geometria e condições de instalação.
O estudo relaciona luminárias, distribuição luminosa, altura e espaçamento aos requisitos aplicáveis da ABNT NBR 5101. Quando há edital, analisamos seus requisitos luminotécnicos e os dados disponíveis para desenvolver a solução.
Em programas municipais, o levantamento pode ser organizado por trechos e prioridades. A CIE 234:2019 oferece uma referência para integrar função, operação, paisagem e efeitos ambientais no planejamento urbano.
Conheça a linha de luminárias públicas LED. A potência e a óptica são avaliadas no cálculo para cada instalação.
Praças, parques e espaços de convivência
Caminhos, acessos e áreas de permanência têm necessidades diferentes de iluminação. O projeto considera o uso de cada área, vegetação, obstáculos e a relação com os imóveis vizinhos.
A distribuição da luz deve favorecer o uso previsto, considerando os aspectos pertinentes de acessibilidade da ABNT NBR 9050 e o controle da luz fora da área de interesse, tratado na CIE 150:2017.
Horários, intensidade e características espectrais devem corresponder à necessidade do local. A posição da CIE sobre luz intrusiva e poluição luminosa ajuda a contextualizar esse cuidado.

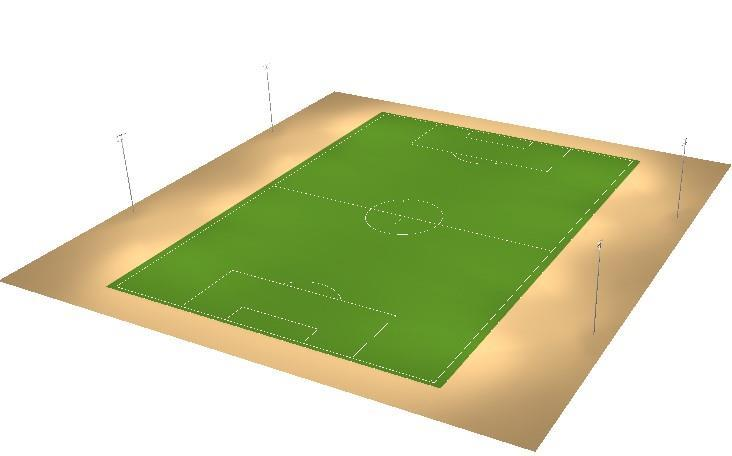

Estádios, arenas e quadras
Para uma instalação nova ou a revisão da iluminação existente, começamos pela modalidade, pelo nível de competição e pelo uso previsto: recreação, treinamento, partidas ou transmissão.
Conforme a aplicação, avaliamos iluminâncias horizontal e vertical, uniformidade, ofuscamento e características de cor. Para captação de imagens, identificamos também os requisitos de cintilação e de desempenho cromático exigidos para as câmeras.
A EN 12193:2018 e a CIE 083:2019 são referências a considerar conforme o uso e os requisitos adotados. Os regulamentos da modalidade e da competição devem ser identificados no início do trabalho.
Conheça os projetores e refletores LED. A solução de iluminação profissional para grandes áreas oferece uma calculadora para estimativa inicial; o dimensionamento final depende da análise da instalação.
Do levantamento à especificação
Você precisa saber o que receberá e quais decisões o estudo permitirá tomar. A proposta identifica os dados necessários, os entregáveis e as responsabilidades, tanto na contratação independente quanto no estudo associado ao fornecimento.
Conforme a necessidade e a contratação, o trabalho pode incluir:
- Premissas e critérios de desempenho. Uso do espaço, condições existentes, necessidades do cliente e requisitos técnicos aplicáveis.
- Simulação luminotécnica. Modelo da instalação e arquivos fotométricos, como IES ou LDT, correspondentes aos equipamentos, ópticas, potências e configurações avaliados.
- Resultados para comparação. Malhas de cálculo e indicadores pertinentes à aplicação, com hipóteses e fator de manutenção documentados. A avaliação de ofuscamento utiliza método compatível com o cenário, como a CIE 112 nas situações abrangidas pelo documento.
- Posicionamento e direcionamento. Distribuição dos pontos, alturas e orientação das luminárias ou projetores.
- Especificação e quantitativos. Identificação dos equipamentos e acessórios previstos. Para luminárias viárias, considera-se a regulamentação de conformidade aplicável ao produto.
- Documentação e responsabilidade técnica. Memorial, documentos acordados e ART das atividades de engenharia contratadas, sob responsabilidade de profissional habilitado com atribuições compatíveis.
Levantamento presencial, avaliação de postes e estruturas, projetos complementares, instalação e medições de campo têm sua inclusão definida na proposta.
A simulação representa as condições modeladas. A execução deve respeitar essas condições; a verificação da instalação concluída utiliza os procedimentos e as medições aplicáveis.
Como é feito um projeto luminotécnico?
- Entendemos o local e a necessidade. Você informa onde será a instalação, como o espaço será utilizado e o que precisa resolver. Analisamos os materiais disponíveis e identificamos os dados que faltam. Se houver edital, envie o documento e seus anexos nessa etapa.
- Definimos o escopo e os critérios. Estabelecemos os estudos, documentos e responsabilidades previstos, além das normas e exigências pertinentes. Informações insuficientes ou incompatibilidades precisam ser esclarecidas antes da conclusão da solução.
- Calculamos e avaliamos as alternativas. Relacionamos as condições do local aos equipamentos, alturas, espaçamentos, ópticas e direcionamentos. A comparação utiliza os indicadores necessários à aplicação.
- Apresentamos a solução e os critérios de verificação. Os documentos reúnem os resultados previstos e as premissas de cálculo. As medições de campo são definidas na proposta. Cálculo e ensaio da instalação são etapas distintas, como ilustra o processo específico de avaliação da FIFA.
Como comparar projetos de iluminação?
Peça que as propostas identifiquem o uso do espaço, os critérios adotados, os equipamentos e as condições de operação. Os exemplos abaixo mostram por que cada resultado precisa vir acompanhado das suas premissas.
Por que a média de lux não basta?
A média de iluminância não informa, sozinha, quanto recebem os pontos menos iluminados. O Guia UEFA 2023 utiliza, entre seus indicadores, a relação entre iluminância mínima e média. Este exemplo aritmético mostra como a mesma média pode representar distribuições diferentes:
| Indicador | Cenário A | Cenário B |
|---|---|---|
| Iluminância nos dois pontos | 100 e 900 lux | 450 e 550 lux |
| Média aritmética | 500 lux | 500 lux |
| Mínimo ÷ média | 100 ÷ 500 = 0,20 | 450 ÷ 500 = 0,90 |
A demonstração serve para explicar a relação mínimo/médio. A malha de cálculo, os limites e os demais indicadores de um projeto real seguem os critérios aplicáveis ao local. Os números acima são didáticos e não representam uma obra da Demape nem níveis de iluminação recomendados.
Como avaliar o consumo de energia?
O projeto permite comparar alternativas que atendam aos critérios de desempenho e estimar seu consumo. Para potência constante, a estimativa em kWh relaciona potência e tempo de uso. Para equipamentos iguais: consumo = quantidade × potência em watts × horas de funcionamento ÷ 1.000.
Exemplo hipotético: 100 luminárias, 12 horas diárias, durante 365 dias, sem dimerização. A potência considerada inclui o driver de cada luminária.
| Potência por luminária, incluindo driver | Consumo estimado anual |
|---|---|
| 150 W | 65.700 kWh |
| 100 W | 43.800 kWh |
Diferença calculada: 21.900 kWh/ano, nessas premissas.
A alternativa de menor potência precisa atender aos critérios fotométricos do projeto. O exemplo estima apenas o consumo dos equipamentos e não representa economia medida em uma obra. Dimerização, consumos auxiliares, perdas externas aos equipamentos e tarifas precisam ser tratados no estudo real, conforme seu escopo.
Engenharia Demape, do projeto à escolha do equipamento
Nossa equipe própria de engenharia para projetos e desenvolvimento de produtos conecta o estudo às características dos equipamentos. Isso permite avaliar a solução com a fotometria, a óptica e a configuração dos produtos especificados.
Atendemos projetos independentes e estudos associados ao fornecimento. As condições comerciais, os documentos e o prazo são apresentados após a análise da demanda.
Conheça também aplicações públicas dos equipamentos Demape: projetores LED na Arena Inoã e luminárias públicas LED em Iracema (CE). Esses relatos apresentam fornecimento e contexto de implantação; não são apresentados aqui como comprovação de autoria dos respectivos projetos luminotécnicos.
Normas e referências técnicas
As referências abaixo fundamentam os critérios apresentados nesta página. A seleção final considera o local, a aplicação, a edição vigente, o edital e o regulamento da competição. Normas internacionais e guias têm aplicação conforme o escopo e os requisitos adotados.
A conformidade da luminária e o desempenho da instalação precisam ser avaliados conforme seus respectivos critérios. Para aprofundar essa distinção, leia a explicação da Demape sobre norma de projeto e conformidade do produto. Os documentos oficiais que fundamentam os critérios estão relacionados a seguir.
Os links levam aos emissores, aos catálogos oficiais ou às entidades responsáveis. Algumas normas exigem licença para acesso integral. A edição e a aplicabilidade devem ser verificadas para cada contratação.
Vias, praças e planejamento urbano
- ABNT NBR 5101:2024 — Iluminação viária — Procedimentos, com as correções aplicáveis: base para os requisitos de iluminação viária. Consulte pelo número no catálogo ABNT.
- ABNT NBR 9050:2020, versão corrigida 2021: acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, nos aspectos pertinentes ao projeto.
- CIE 234:2019 — Guide to Urban Lighting Masterplanning: guia para planejamento integrado da iluminação urbana.
- CIE 150:2017 — Guide on the Limitation of the Effects of Obtrusive Light: orientação para limitar luz intrusiva e efeitos sobre o entorno.
- ISO/CIE TS 22012:2019 — Light and lighting — Maintenance factor determination: método de determinação do fator de manutenção.
- CIE PS 003:2025 — Obtrusive Light and Light Pollution: posicionamento técnico sobre luz intrusiva e poluição luminosa; não é uma certificação de projeto.
Estádios, arenas, quadras e transmissão
- EN 12193:2018 — Light and lighting — Sports lighting: referência europeia para iluminação esportiva; sua adoção deve ser definida no projeto.
- CIE 083:2019 — Guide for the Lighting of Sports Events for Colour Television and Film Systems: iluminação para captação de eventos esportivos, incluindo critérios de luz e qualidade de imagem.
- CIE 112-1994 — Glare Evaluation System for Use within Outdoor Sport and Area Lighting: método de avaliação de ofuscamento nas condições descritas pelo documento.
- FIFA Quality Programme for Floodlights — processo de ensaio: requisitos e processo de avaliação da instalação. Um cálculo luminotécnico isolado não constitui certificação FIFA.
- CBF — Manual de Competições 2026: referência organizacional a combinar com o regulamento específico da competição.
- UEFA Stadium Lighting Guide 2023: referência para instalações sujeitas aos requisitos da UEFA, conforme a categoria exigida.
- FIBA Venue Guide — Requirements: requisitos de instalações para basquete, a verificar junto aos documentos e regulamentos aplicáveis ao evento.
- FIVB — Official Volleyball Rules 2025–2028: regras oficiais do voleibol, incluindo iluminação; competições específicas podem acrescentar requisitos.
Como exemplo específico de verificação, o Guia UEFA 2023 descreve leituras verticais em 96 pontos, em quatro direções, com o receptor a 1 metro de altura. São 384 leituras nesse procedimento; não se trata de regra universal para qualquer instalação esportiva.
Equipamentos, instalações complementares e responsabilidade
- Portaria Inmetro nº 62/2022: avaliação da conformidade de luminárias para iluminação pública viária, dentro do seu campo de aplicação. Não certifica o projeto luminotécnico nem se aplica indistintamente a todo projetor esportivo.
- Selo Procel — consulta de luminárias viárias: verificação dos modelos contemplados. Consulte também a atualização dos critérios e da transição em 2026. A condição deve ser conferida por modelo e na data da especificação.
- IEC 60598-1:2024 e IEC 60598-2-5:2015: referências internacionais de segurança e ensaios para luminárias e projetores. Não equivalem, por si, a uma certificação brasileira do produto.
- ABNT NBR 5410:2004, versão corrigida 2008: instalações elétricas de baixa tensão dentro de seu campo de aplicação, como instalações complementares de edificações e arenas. A norma exclui instalações de iluminação pública de seu escopo.
- Série ABNT NBR 5419, edição 2026, com as versões corrigidas aplicáveis: proteção contra descargas atmosféricas, conforme análise de risco e escopo do projeto complementar.
- ABNT NBR 10898:2023: sistema de iluminação de emergência, quando aplicável, em conjunto com as exigências locais de segurança contra incêndio.
- Confea — Anotação de Responsabilidade Técnica (ART): registro da responsabilidade técnica pelas atividades de engenharia contratadas.
Perguntas sobre o projeto
Quais informações devo enviar para começar?
Informe a cidade, o tipo de espaço, o que precisa implantar ou melhorar e o prazo desejado. Envie os materiais disponíveis, como fotos, dimensões ou plantas. Se houver edital, encaminhe o documento e seus anexos. Para esporte, informe modalidade, nível de competição e necessidade de transmissão. Nossa equipe identificará os dados necessários para concluir o estudo.
A Demape desenvolve projetos para atender a editais?
Sim. Analisamos as exigências e desenvolvemos o projeto para atender aos requisitos luminotécnicos do edital e às necessidades do cliente identificados no escopo. Incompatibilidades, ambiguidades e informações insuficientes são esclarecidas durante o trabalho. Essa análise não substitui a verificação das demais condições de participação e habilitação na contratação.
O projeto pode ser contratado sem comprar os equipamentos?
Sim. A Demape atende tanto a contratação independente do projeto quanto o estudo associado ao fornecimento dos equipamentos. Nossa equipe apresenta as condições de atendimento, os entregáveis e o prazo após analisar a demanda.
O projeto luminotécnico tem ART?
Nos serviços de engenharia, a proposta define as atividades e o responsável técnico com atribuições compatíveis, e prevê a ART correspondente ao escopo.
O projeto luminotécnico inclui o projeto elétrico?
A inclusão deve estar expressa na proposta. O estudo luminotécnico avalia a distribuição da luz e o desempenho previsto. O dimensionamento elétrico e os demais projetos complementares têm entregáveis e responsabilidades próprios.
É possível aproveitar postes e estruturas existentes?
Essa possibilidade pode ser estudada com informações sobre posição, altura, espaçamento e condições de fixação. A adequação luminotécnica não comprova a segurança estrutural ou elétrica; essas verificações devem ser previstas conforme a necessidade.
O serviço inclui instalação e medições?
A proposta informa quais atividades estão incluídas. Projeto, fornecimento, instalação e medições têm entregáveis e responsabilidades distintos. A simulação avalia as condições modeladas; a medição permite verificar a instalação executada segundo os procedimentos aplicáveis.
Qual é a quantidade de lux necessária?
Depende do uso do espaço e dos requisitos aplicáveis. Para vias, a avaliação considera a classificação e os critérios da ABNT NBR 5101. No esporte, entram a modalidade, o nível de competição e a transmissão. A média de lux é apenas um dos indicadores; uniformidade e ofuscamento também devem ser considerados.
Quanto custa um projeto luminotécnico e qual é o prazo?
Valor e prazo dependem das áreas, dos dados disponíveis, dos requisitos e dos entregáveis. As condições também consideram a modalidade de atendimento: projeto independente ou associado ao fornecimento. Envie as informações disponíveis para a análise inicial.
Já tenho um projeto. Posso solicitar somente os equipamentos?
Sim. Envie a especificação e os quantitativos para avaliação dos equipamentos Demape. Se houver substituição, a adequação deve ser verificada em relação aos requisitos do projeto, com aprovação do responsável pela alteração.
